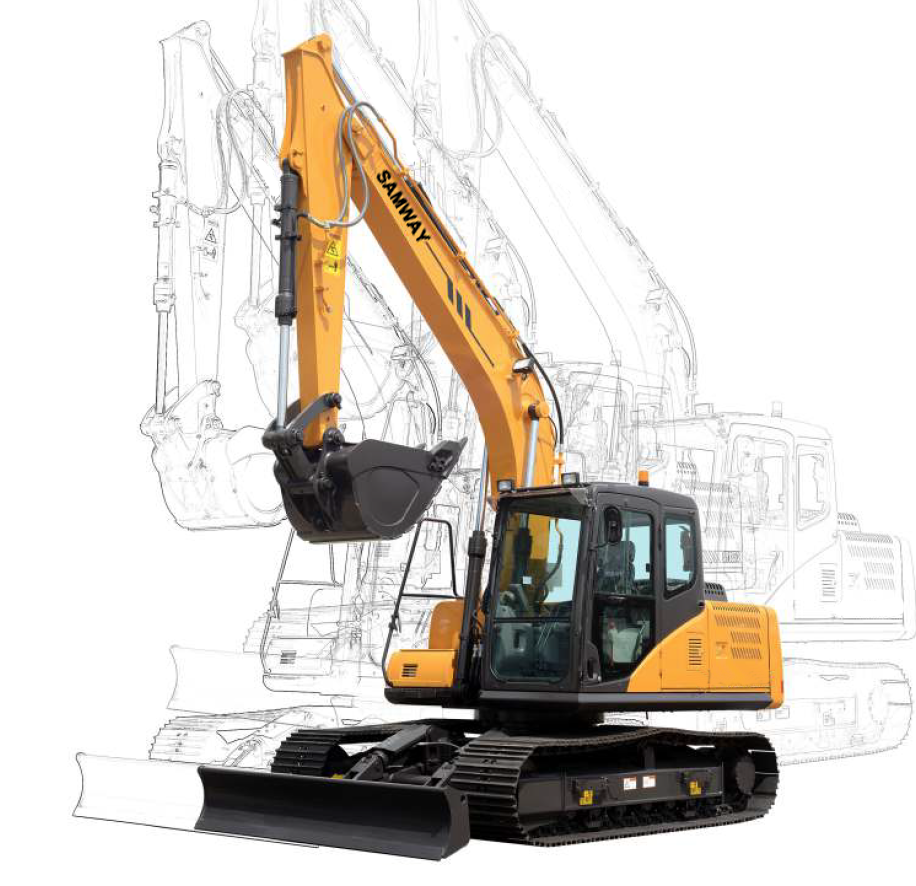

Máy đào thủy lực SAMWAY S135C
KÍCH THƯỚC TỔNG THỂ
Tiêu chuẩn |
Số liệu |
||
A | Chiều dài giao thông vận tải |
25' 3" |
7700 mm |
B | Giao thông vận tải chiều rộng |
8' 8" |
2650 mm |
C | Giao thông vận tải chiều cao |
9' 3" |
2815 mm |
D | Cấu trúc trên chiều rộng |
8' 2" |
2490 mm |
E | Chiều cao cánh |
1' 6" |
458 mm |
F | Theo dõi giày rộng (tiêu chuẩn) |
1' 11" |
600 mm |
G | Track Gauge |
6' 6" |
1990 mm |
H | Gầm xe tối thiểu |
1' 5" |
425 mm |
I | Đuôi Swing bán kính |
7' 4" |
2240 mm |
J | Chiều dài theo dõi |
12' 0" |
3665 mm |
K | Chiều dài phát triển vượt bậc |
15' 1" |
4600 mm |
L | Tay dài (tiêu chuẩn) |
8’ 2” |
2500 mm |
KHOẢNG HOẠT ĐỘNG
Tiêu chuẩn |
Số liệu |
||
a | Chiều cao tối đa đào |
28' 5" |
8685 mm |
b | Chiều cao tối đa bán phá giá |
20' 3" |
6180 mm |
c | Độ sâu tối đa đào |
18' 1" |
5510 mm |
d | Tối đa dọc tường đào sâu |
15' 21" |
4890 mm |
e | Tiếp cận tối đa đào |
27' 2" |
8290 mm |
f | Bán kính tối thiểu Swing |
8' 2" |
2500 mm |
g | Chiều cao tối đa ở bán kính tối thiểu Swing |
21' 4" |
6500 mm |
THÔNG SỐ MÁY
Trọng lượng điều hành |
32,783 lb (14870 kg) |
Kiểu động cơ |
Isuzu T4 |
Sức mạnh động cơ tối đa (Net) |
103 hp (77 kW) @ 2000rpm |
Động cơ mô-men xoắn tối đa |
279 lbf-ft (378 Nm) @ 1800 rpm |
Động cơ thuyên |
183 in3 (3.0 liter) |
Chính máy bơm dòng chảy |
2x 33 gpm (2x126 lpm) |
Swing tốc độ |
12 rpm |
Tốc độ đi du lịch |
2.2/3.4 mph (3.5/5.5 km/h) |
Nỗ lực kéo |
25,403 lbf-ft (113 kN) |
Max tay đào bới lực lượng (ISO) |
20,840 lbf-ft (97.7 kN) |
Số lượng trên con lăn |
1 |
Số lượng các con lăn thấp |
7 |
Dung tích thùng nhiên liệu |
63.4 gal (240 liter) |
Dung tích thùng thủy lực |
39.6 gal (150 liter) |
Làm mát hệ thống công suất |
5.8 gal (22 liter) |
Dung tích dầu động cơ |
3.5 gal (13.2 liter) |
Mặt đất áp lực (31,5"/ 800mm giày) |
5.6 psi (39 kPa) |
